ESP32-C2開發板正式發布！支持Wi-Fi與低功耗藍牙

?ESP32-C2開發板（型號：WT9901C2 -SN2），是深圳市啟明云端科技有限公司基于旗下WT018684-S5-N2模組設計的一款通用型開發板，支持Wi-Fi和低功耗藍牙，采用PCB板載天線，多功能 GPIO（支持 ADC、SPI、RTC），兼容各類傳感器與外設，可應用于智能家居控制器、BLE 信標設備、工業傳感器網關、串口通信中轉站等場景。

2025-07-21 16:36:10深圳市啟明云端科技有限公司40

ESP32-C2開發板（型號：WT9901C2 -SN2），是深圳市啟明云端科技有限公司基于旗下WT018684-S5-N2模組設計的一款通用型開發板，支持Wi-Fi和低功耗藍牙，采用PCB板載天線，多功能 GPIO（支持 ADC、SPI、RTC），兼容各類傳感器與外設，可應用于智能家居控制器、BLE 信標設備、工業傳感器網關、串口通信中轉站等場景。

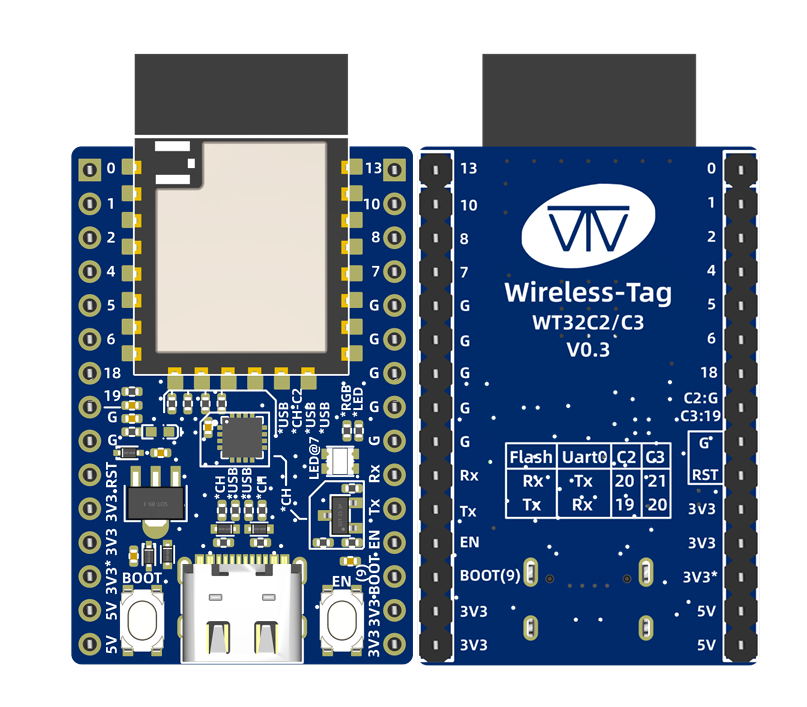

產品圖

ESP32-C2開發板圖片

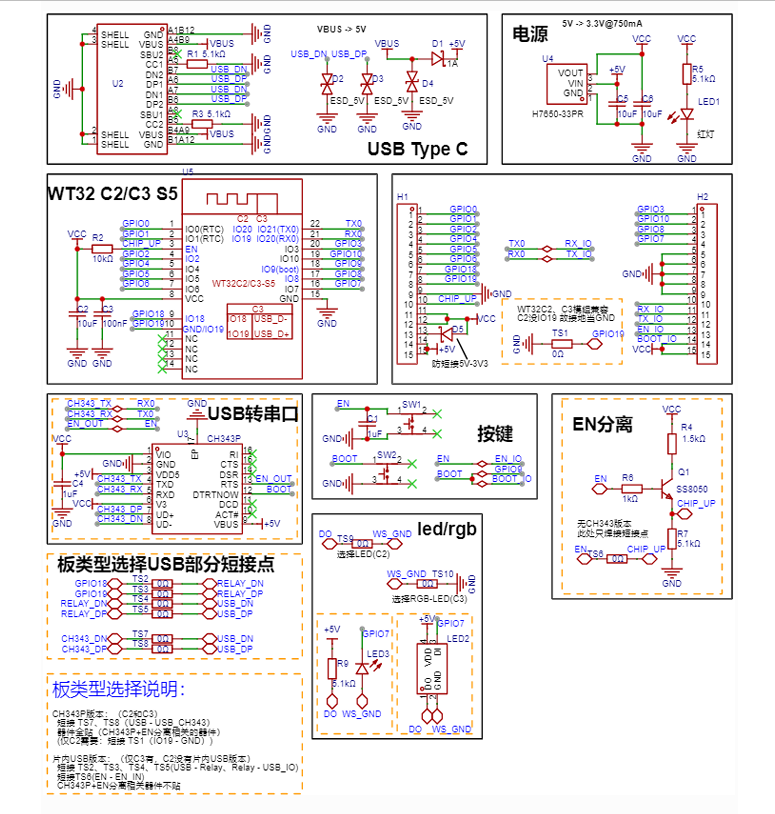

原理圖

ESP32-C2開發板原理圖

組件介紹

主要組件	介紹
WT018684-S5-N2	WT018684-S5-N2 是啟明推出的通用型 Wi-Fi 和低功耗藍牙雙模模組，功能強大。該模組采用 PCB 板載天線。WT018684-S5-N2 配置了 2 MB SPI flash；
5 V to 3.3 V LDO	電源轉換器H7650-33PR，輸入 5 V，輸出 3.3 V, 輸出電流最大750mA，低靜態電流25uA@5V。
5 V Power On LED	開發板連接 USB 電源后，該指示燈亮起。
排針	所有可用 GPIO 管腳均已引出至開發板的排針
BOOT 鍵	下載按鍵。按住 BOOT 鍵的同時按一下 EN鍵進入“固件下載”模式，通過串口下載固件。
EN 鍵	復位按鍵
USB Type-C 接口	USB 接口?？捎米鏖_發板的供電電源或 PC 和模組的通信接口。
USB 至 UART 橋接器	單芯片 USB 至 UART 橋接器(CH343P)，可提供高達 6Mbps 的傳輸速率

開發板特點

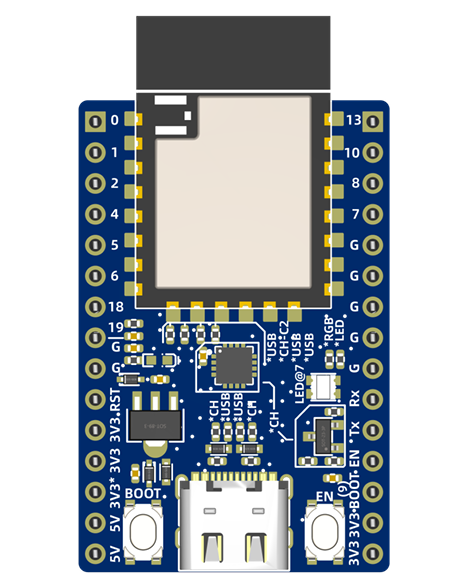

ESP32-C2開發板正視圖

連接著IO7的LED燈為普通綠色；
本開發板將USB轉串口芯片的串口相關IO引出，所以可以作為普通USB轉串口工具使用。要作為串口工具對外部的串口設備下載、調試等時，僅需將板上左側中央的RST引腳與GND短接即可（停止板上模組工作）。串口工具IO定義與普通的串口工具類似，Rx、Tx線需反接（與ESP-T02一致）；
LDO選用的是H7650-33PR，輸入 5 V，輸出 3.3 V,輸出電流最大 750mA，極低的靜態電流25uA@5V。

應用場景

ESP32-C2開發板可用于需要無線通信、高速傳輸?shù)亩喾N物聯網相關領域，如在智能家居、智能穿戴等物聯網終端設備的原型開發與功能測試場景，ESP32-C2開發板可提供穩定可靠的硬件支持。
